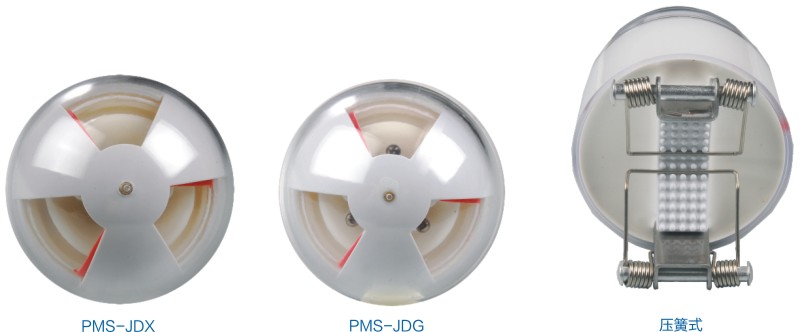

北京型 壓簧二合一和四合一
特點
采用高強度和高透視性的航空材料一次成型，并經過納米技術處理，透視性更好，抗污穢，抗老化，免維護，使用壽命長。
◆ 高性能鋰電池，使用壽命可達8年以上。
◆ 專用芯片及單片機等進口元器件組成的 電路板。
◆ 航空及納米材料制成的殼體。
◆ 經鍍鎳處理、導磁性極強。可帶電安裝的卡線結構。
◆ 采用紅色熒光漆，視覺強，夜間光照下可明顯指示。
且長期在室外紫外線照射下不褪色的顯示轉體。
技術指標
| 適用電壓等級 | U≥6-35KV | 動作復位時間 | 6,12,24,48H(來電復位) |
| 適用導線電流 | I≤1200A | 使用環境溫度 | -35≤T≤+70 |
| 適用導線線徑 | 16mm2≤d≤240mm2 | 動作次數 | ≥5000次 |
| 動作響應時間 | 0.06S≤t≤3S | 靜態功耗 | ≤10υW |
動作原理

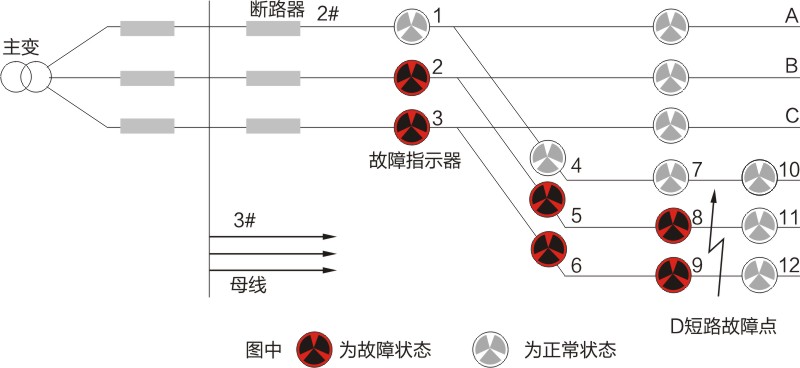

短路檢測原理：根據短路現象，在短路瞬間電流正突變，保護動作停電作為動作依據。用于判斷短路的故障指示原路圖：
由2#線B相2、5、8指示器和2#線C相3、6、9指示器翻紅牌顯示而11指示器和12指示器仍為白 色，即可判斷出D點發生短路故障。
用于判斷接地的故障指示原理圖：
由2#線C相3、6、9指示器白天翻紅牌顯示，而12指示器仍為白色即可判斷出D點發生接地故障。
