功能一覽表
型號
功能特性 | PMS-80A | PMS-803A | PMS-80V | PMS-803V | PMS-80F | PMS-80(3)P | PMS-80DE | PMS-80E | PMS-80HE |
| PMS-80AY | PMS-803AY | PMS-80VY | PMS-803VY | PMS-80FY | PMS-80(3)PY | PMS-80DYE | PMS-80EY | PMS-80H(F)YE |
| 測量參數 | 單相電流 | ■ |
|
|
|
|
|
|
|
|
| 三相電流 |
| ■ |
|
|
|
|
| ■ | ■ |
| 單相電壓 |
|
| ■ |
|
|
|
|
|
|
| 三相電壓 |
|
|
| ■ |
|
|
| ■ | ■ |
| 電網頻率 |
|
|
|
| ■ |
|
| ■ | ■ |
| 三相(有功/無功功率、功率因數) |
|
|
|
|
| ■ |
| ■ | ■ |
| 單相(有功/無功電能) |
|
|
|
|
|
| ■ |
|
|
| 三相(有功/無功電能) |
|
|
|
|
|
|
| ■ | ■ |
| 諧波表/復費率儀表 |
|
|
|
|
|
|
|
| ■ / ■ |
| 選配功能 | R | □ | □ | □ | □ | □ | □ | □ | ■ | ■ |
| M | □ | □ | □ | □ | □ | □ | □ | □ | □ |
| DO | □ | □ | □ | □ | □ | □ | □ | □ | □ |
| DI | □ | □ | □ | □ | □ | □ | □ | □ | □ |
注：■—標配功能；□—選配功能
性能特點
該系列儀表采用交流或直流采樣技術，能分別測量電網中的電流、電壓、功率、功率因數和電能等參數，可通過面板按鍵設置參數。帶RS-485通訊接口，采用Modbus或Profibus協議；也可將電量信號轉換成標準的直流模擬信號輸出； 或帶開關量輸入/輸出，繼電器報警輸出等功能。

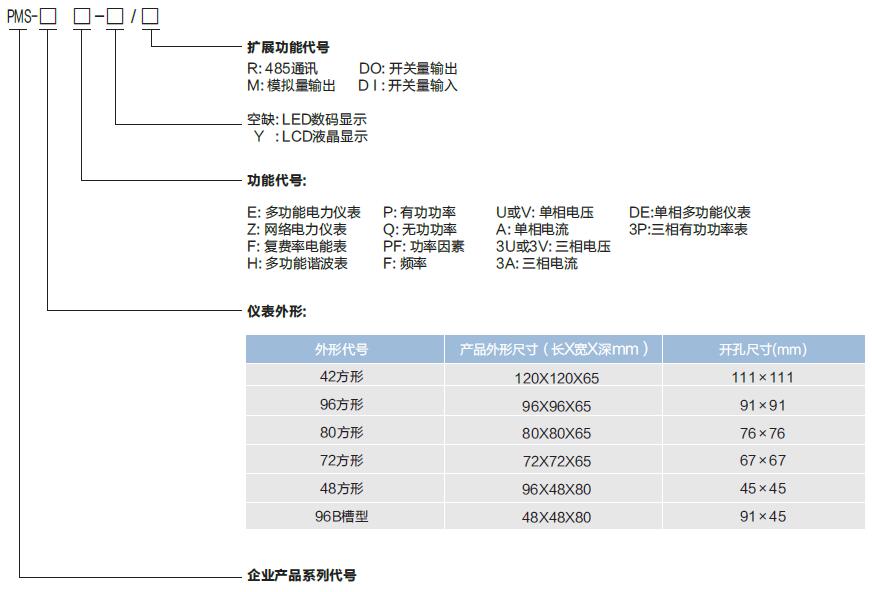

型號說明
