產品概述

導軌式多功能電力儀表是本公司集多年的電表設計經驗，所推出的新一代微型智能電能表。
 該系列儀表采用高清晰段式LCD顯示，可進行時鐘、費率時段等參數設置，并具有電能脈沖輸出功能；可通過RS485通訊接口與上位機實  現數據交換，極大地方便了用電自動化管理。
 該系列儀表具有體積小、精度高、可靠性好、安裝方便等優(yōu)點，性能指標符合國標GB/T17215、GB/T17883的各項技術要求。

產品規(guī)格

技術參數

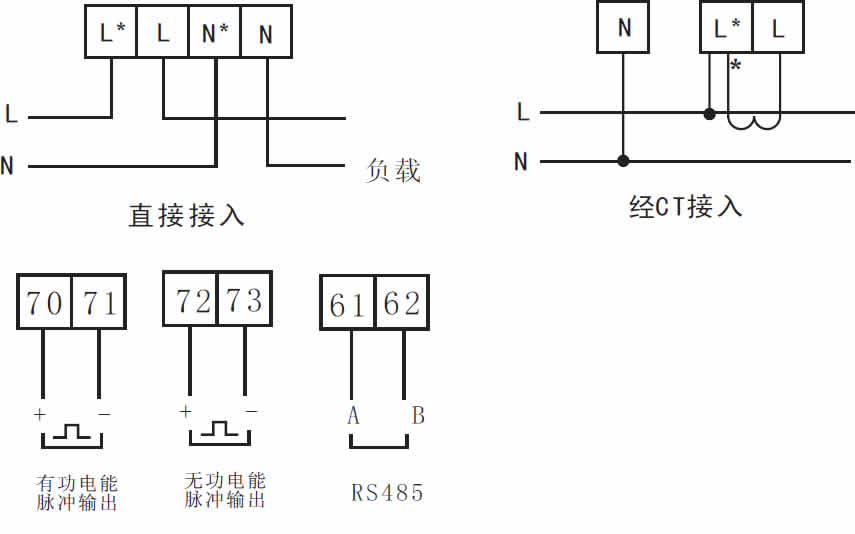

接線圖：

該系列多功能電力儀表支持直接接入和經電流互感器CT接入兩種接線方式

注：實際接線時請以儀表實物側接線圖為準，*表示流入端。
4.2 安裝注意事項及方法
4.2.1 儀表應裝在室內通風干燥的地方，采用35mm標準導軌方式安裝
4.2.2 安裝接線時應按照儀表實物側面的接線圖進行接線，最好用銅接線頭接入。對于直接接入式儀表接線時應注意進線和出線方向，并將螺釘擰緊，避免因接觸不良而引起儀表工作不正常：經電流互感器接入式的儀表接線時應注意電流互感器次級的極性。
